J850 Core

J850 Core — Áttekintés

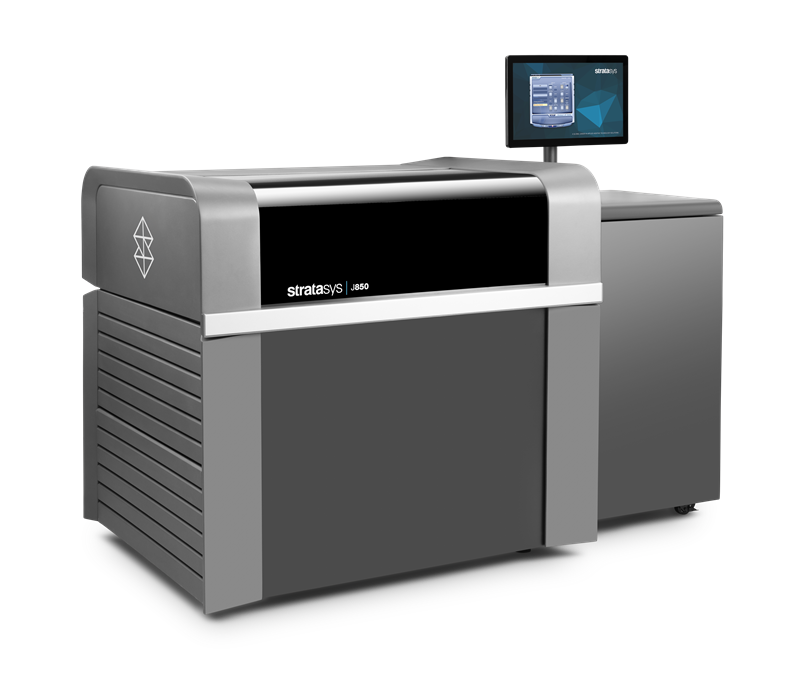

A J850 Core professzionális PolyJet technológián alapuló, többanyagú 3D-nyomtató funkcionális prototípusok készítéséhez. Kifejezetten mérnöki csapatok és prototípus-laborok számára készült, amelyek gyors, pontos, több anyagból álló alkatrészeket igényelnek anélkül, hogy teljes színskála és extra komplexitás szükséges lenne. A rendszer támogatja a merev, rugalmas, átlátszó és tartós anyagok kombinálását egyetlen nyomtatásban, nagy nyomtatótálca-kapacitással és gyors nyomtatási módokkal.

Előnyök

• Megfizethető hozzáférés a professzionális PolyJet képességekhez, a teljes színes funkciók nélkül.
• Funkcionális prototípusok merev, rugalmas, átlátszó és tartós anyagokból egyetlen nyomtatással.
• Gyorsabb iterációk a nagy sebességű nyomtatási módok és a nagy nyomtatótálca miatt.
• Egyszerűsített, irodai környezetben is alkalmazható munkafolyamat GrabCAD Print szoftver támogatással és minimális utómunkával.

Alkalmazások

A J850 Core ideális olyan csapatok számára, amelyek valósághű prototípusokra támaszkodnak a teljesítmény, az illeszkedés és a használhatóság ellenőrzéséhez.

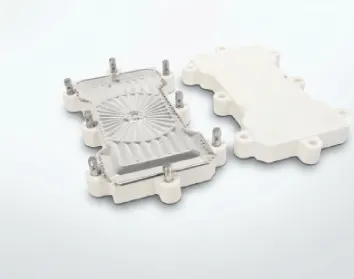

• Funkcionális prototípuskészítés — Alak, illeszkedés, működés és összeszerelés ellenőrzése több anyagból készült alkatrészekkel.

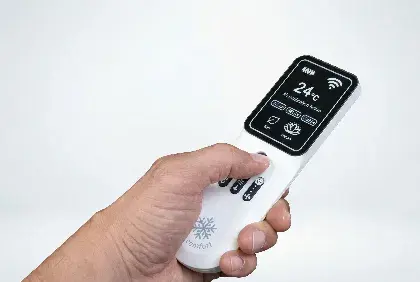

• Fogyasztási cikkek fejlesztése — Gyors iteráció házakhoz, burkolatokhoz, hordható eszközökhöz és egyéb kifinomult koncepciókhoz.

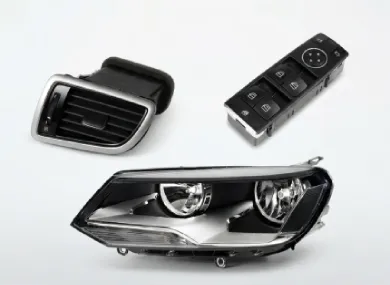

• Autóipari prototípuskészítés — Tartós alkatrészek, rugalmas tömítések és belső téri prototípusok tervezési és műszaki validáláshoz.

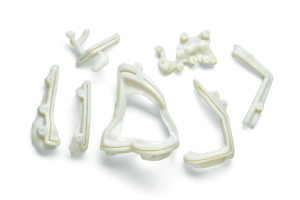

• Orvostechnikai eszközök prototípuskészítése — Komplex műszerek, házak és több textúrájú prototípusok értékelése szerszámkészítés előtt.

Alapanyagok

PolyJet alapanyagok a VARINEX kínálatában

Összes PolyJet-alapanyag →

Agilus30 3D nyomtató alapanyag →Agilus30 Color 3D nyomtató alapanyag →Biokompatibilis 3D nyomtató alapanyag →Biokompatibilis Digitális ABS Plus 3D nyomtató alapanyag →BoneMatrix 3D nyomtató alapanyag →Digitális ABS Plus 3D nyomtató alapanyag →DraftGrey 3D nyomtató alapanyag →DraftWhite 3D nyomtató alapanyag →Durus 3D nyomtató alapanyag →Elastico 3D nyomtató alapanyag →Fogászati 3D nyomtató alapanyagok →GelMatrix 3D nyomtató alapanyag →High Temperature 3D nyomtató alapanyag →RadioMatrix 3D nyomtató alapanyag →RGD720 3D nyomtató alapanyag →Rigur 3D nyomtató alapanyag →Tango 3D nyomtató alapanyag →TissueMatrix 3D nyomtató alapanyag →Vero 3D nyomtató alapanyag →VeroClear 3D nyomtató alapanyag →Vero ContactClear 3D nyomtató alapanyag →VeroFlex 3D nyomtató alapanyag →VeroUltra 3D nyomtató alapanyag →VeroUltraClear 3D nyomtató alapanyag →VeroVivid 3D nyomtató alapanyag →PolyJet ToughONE™ →TrueDent™ →SUP705 és SUP705B 3D nyomtató támaszanyag →SUP706B 3D nyomtató támaszanyag →SUP710 3D nyomtató támaszanyag →WSS-150 vízben oldható támaszanyag →

A J850 Core támogatja az alapvető PolyJet anyagokat, amelyek a merevtől a rugalmasig és az átlátszóig terjednek, a valósághű funkcionális prototípusokhoz szükséges tulajdonságokkal.

• PolyJet ToughONE™ — Erős, mérnöki célokra kifejlesztett anyag tartós funkcionális prototípusokhoz; fekete és fehér változatban elérhető.
• VeroUltra™ — Kiváló minőségű merev anyag pontos koncepciómodellekhez, házakhoz és sima, professzionális felületet igénylő alkatrészekhez.
• VeroUltra™Clear — Átlátszó anyag lencsékhez, burkolatokhoz és folyadékok vizualizációjához.
• Agilus30™ — Rugalmas anyag tömítésekhez, markolatokhoz, puha tapintású elemekhez és túlnyomásos öntési (overmold) alkalmazásokhoz.

Szoftver

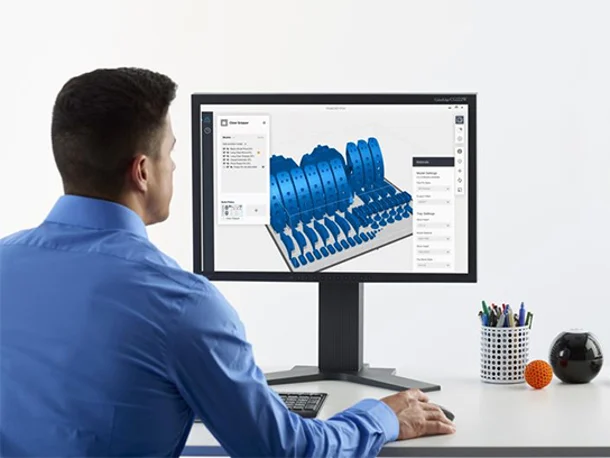

A munkafolyamat egyszerűsítésére a J850 Core a GrabCAD Print szoftvert használja. A GrabCAD Print automatizált eszközöket kínál a tálcaelrendezéshez és fésüléshez, valamint előre beállítható munkameneteket a gyakori feladatokhoz, ami csökkenti az előkészítési időt és a kézi beavatkozást.

Szoftverjellemzők

• GrabCAD Print: fájlelőkészítéstől a kész alkatrészig terjedő, szabványos 3D-fájlformátumokat elfogadó munkafolyamat.
• Automatikus elrendezés és tálca-optimalizálás a hatékonyság növeléséhez.
• Munkaelőbeállítások a folyamatok standardizálásához.

Műszaki adatok

Specifikáció	Érték
Leírás	A Stratasys J850 Core kereskedelmi PolyJet 3D-nyomtató funkcionális prototípusok készítéséhez; sima felületek, finom részletek és minimális utómunka.
Támaszanyag	SUP705B™
Nyomtatási tér	490 x 390 x 200 mm (19.3 x 15.35 x 7.9 in.)
Rétegvastagság	Vízszintes nyomtatási rétegek akár 14 mikronig (0,00055 in.)
Hálózati csatlakozás	LAN – TCP/IP
Rendszer mérete és tömege	Rendszer: 1400 x 1260 x 1100 mm (55.1 x 49.6 x 43.4 in.); 430 kg (948 lbs.) Anyagszekrény: 1119 x 656 x 637 mm (44 x 25.8 x 25.1 in.); 153 kg (337 lbs.)
Üzemi feltételek	Hőmérséklet 18 – 25 °C (64 – 77 °F); relatív páratartalom 30 – 70% (nem kondenzáló)
Áramellátási követelmények	100 – 120 VAC, 50 – 60 Hz, 13,5 A, 1 fázis; 220 – 240 VAC, 50 – 60 Hz, 7 A, 1 fázis
Szabályozási megfelelés	CE, FCC, EAC
Szoftver	GrabCAD Print
Nyomtatási módok	High Quality (Kiváló minőség): legfeljebb 3 alapanyag, 14 mikron felbontás High Speed (Nagy sebesség): legfeljebb 3 alapanyag, 27 mikron felbontás
Pontosság	Az STL-méretektől való tipikus eltérés merev anyagokkal nyomtatott modelleknél, méret alapján: 100 mm alatt – ±100 μ; 100 mm felett – ±200 μ vagy az alkatrész hosszának ±0,06%-a, attól függően, melyik a nagyobb.

Megjegyzések a használathoz

A J850 Core DM3 többanyagú munkafolyamatot használ, amely lehetővé teszi akár három anyag egyidejű nyomtatását, így kombinálhatók merev, rugalmas és átlátszó anyagtulajdonságok egyetlen alkatrészen belül.

Használati példák

• Sablonok és befogókészülékek (jigs and fixtures) és funkcionális prototípusok készítése.
• Koncepciómodellek, házak, burkolatok és hordható eszközök gyors iterálása.
• Orvosi eszközök és belső autóipari alkatrészek validálása.
