FreeScan Trak ProW+
Vezeték nélküli 3D dinamikus követő- és szkennelőrendszer kibővített hatótávolsággal. Markermentes és vezeték nélküli szkennelés, beépített videó-fotogrammetria (VPG), kompatibilis a FreeProbe sorozattal (opcionális). Ellenőrzött pontosság VDI/VDE 2634 és ISO 10360 szerint.
Rövid termékismertető

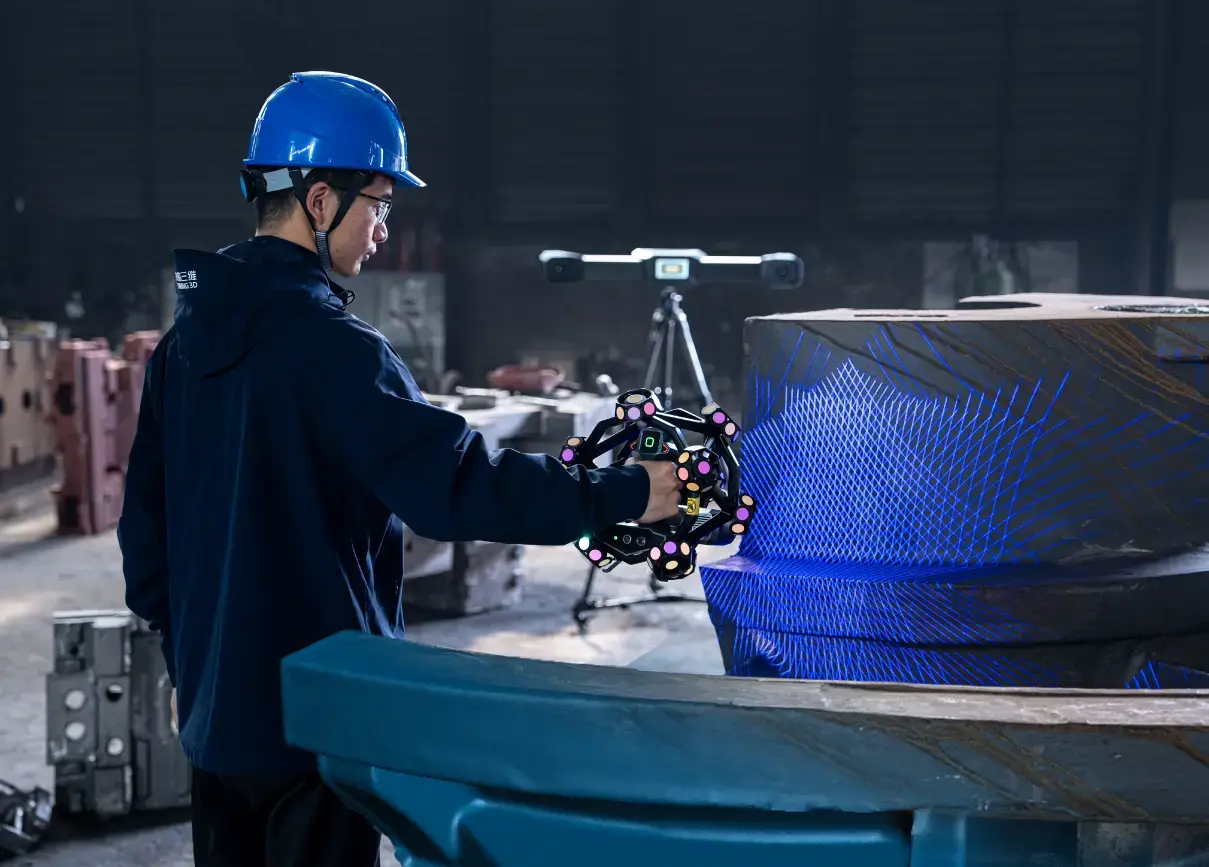

- Nincs szükség jelölőkre: a nyomkövető a nyomkövető célpontjainak segítségével dinamikusan követi a 3D-szkennert, így nem kell jelölőket elhelyezni a szkennelt tárgyon.
- Vezeték nélküli működés és powerbank támogatás: valós idejű adatfeldolgozás és stabil vezeték nélküli adatátvitel beépített számítástechnikával.

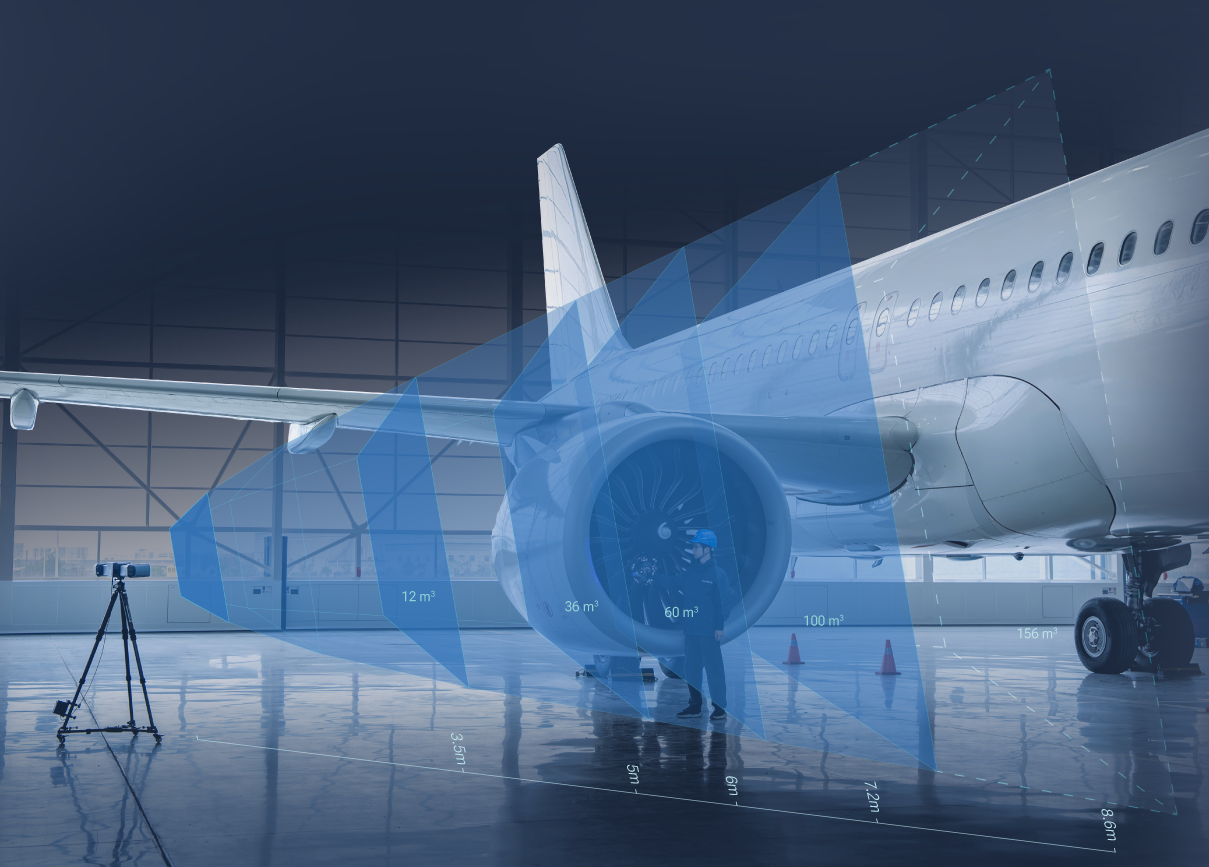

- Hosszú követési távolság és nagy térfogat: akár 8,6 m követési távolság és egyállomásos követési térfogatig 156 m³.
- Integrált videó-fotogrammetria (VPG): kódolt jelölők nélküli, videóalapú fotogrammetria, valós idejű jelölőellenőrzéssel.
- Gyors szkennelés: akár 7 600 000 pont/s szkennelési sebesség (FreeScan Trak ProW+).
Előnyök
- Sokoldalú nagy tárgyak méréséhez: jelentősen csökkenti a mérőeszköz áthelyezésének („leapfrog”) szükségességét nagy objektumok esetén.
- Mobil, kábelmentes munka: telephelyen belüli és terepi alkalmazásokhoz egyaránt alkalmas.

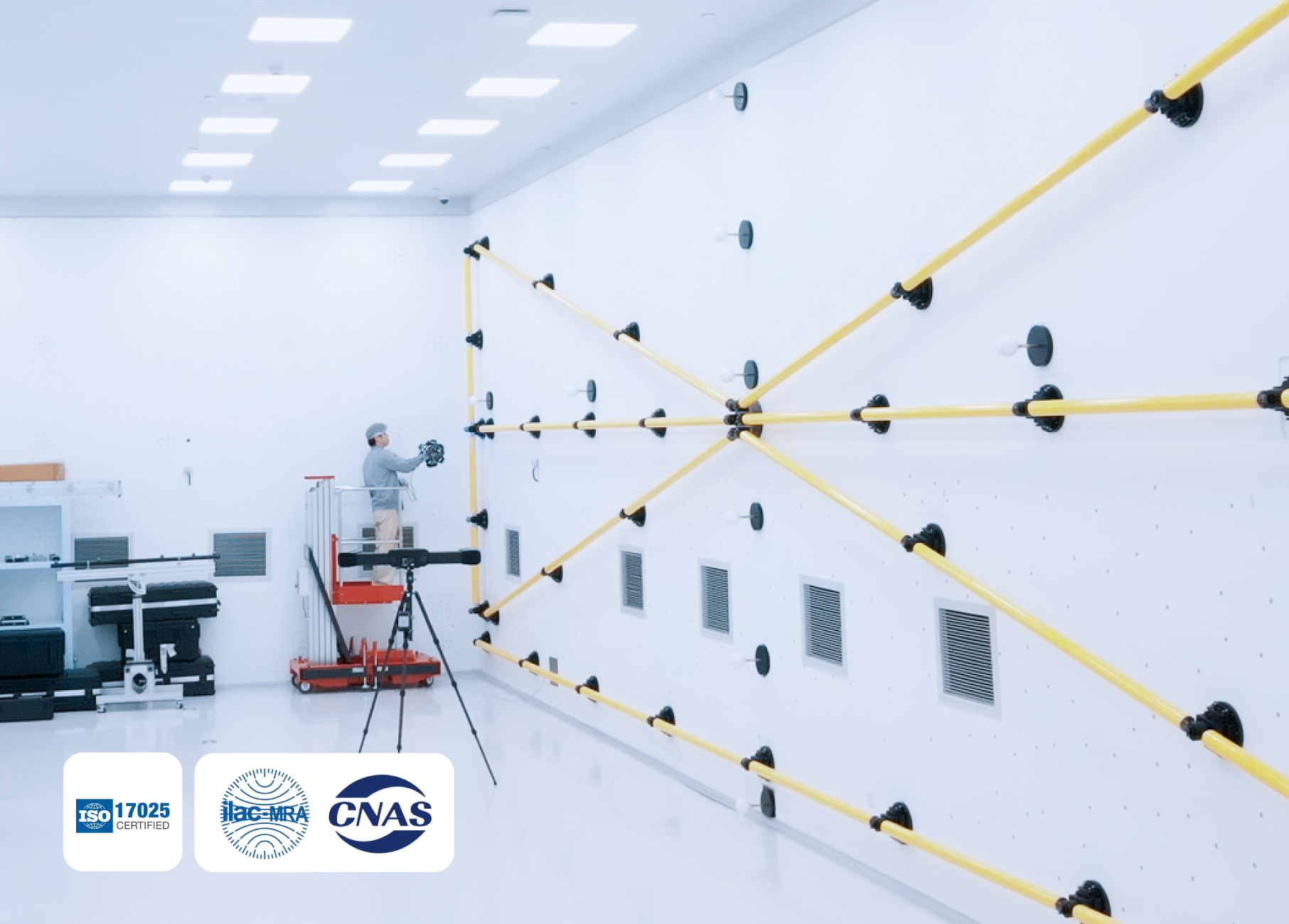

- Tanúsított metrológiai pontosság: átvételi tesztek VDI/VDE 2634 és ISO 10360 szerint, kalibrálva az ISO/IEC 17025 akkreditált Accuracy Lab-ban.

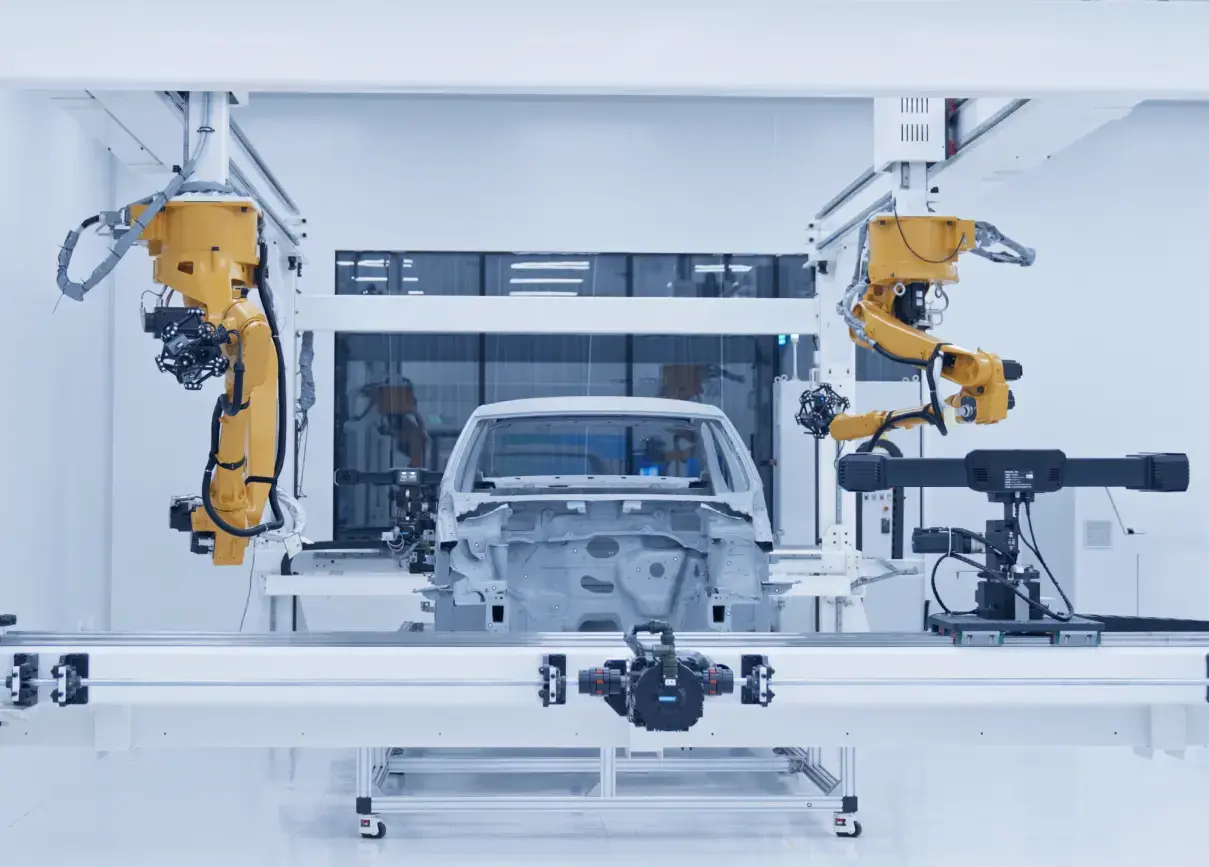

- Rugalmas integráció: támogatja a többes együttműködést más rendszerekkel a nagyobb lefedettség érdekében, valamint opcionális FreeProbe és Metrology Pro Kit kiegészítőket.
Alkalmazások
A forrás alapján a FreeScan Trak ProW+ alkalmazási területei:

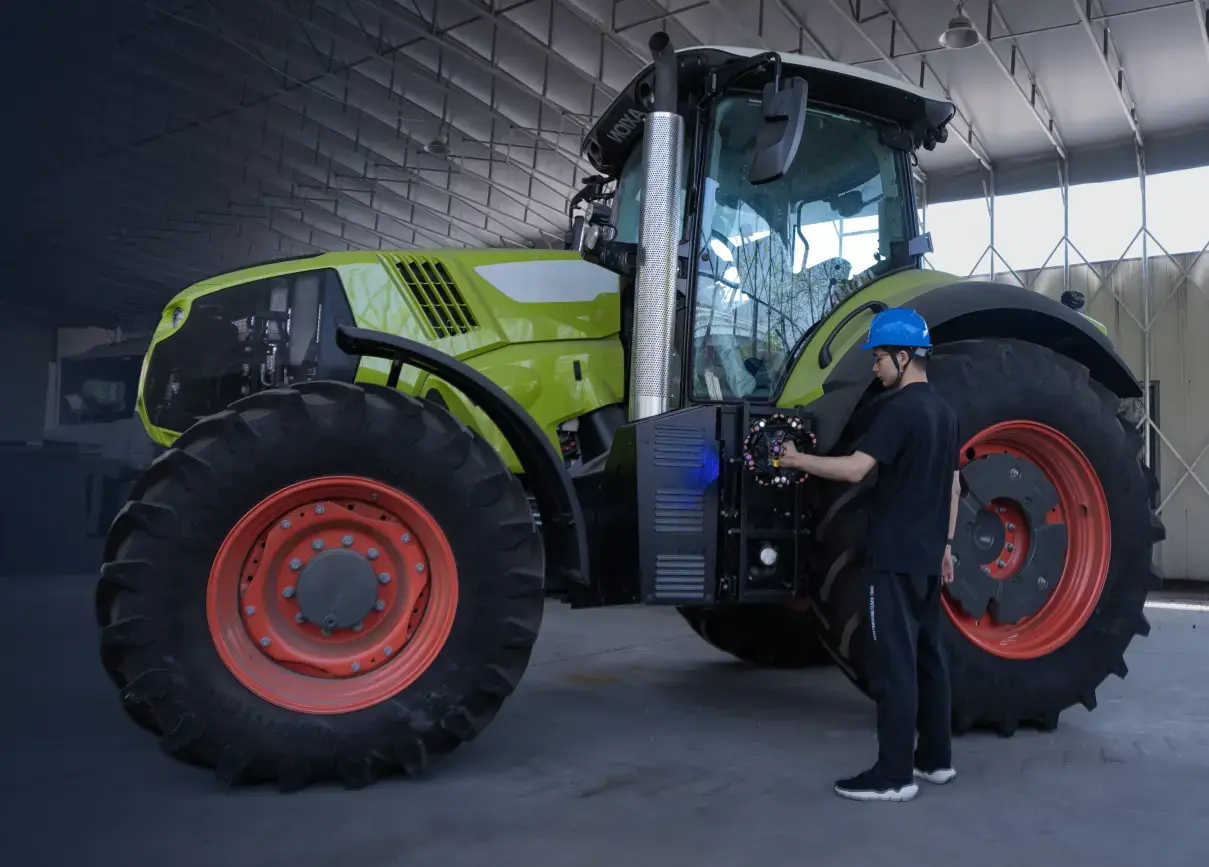

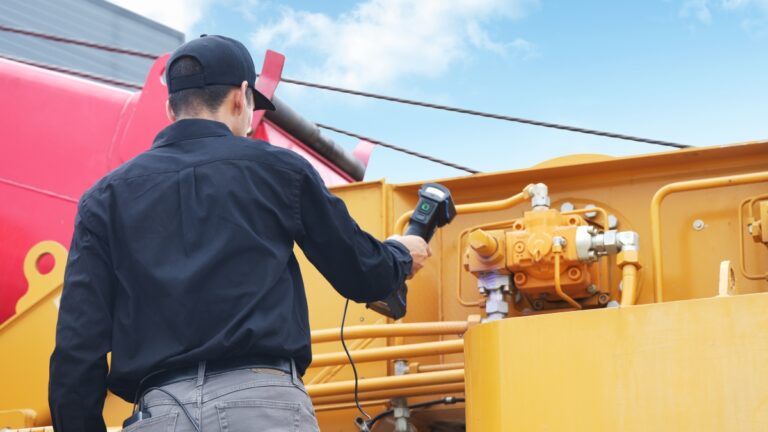

- Mérnöki gépek és egyéb közlekedési eszközök: beltéri és kültéri részletes szkennelés hajótest-kiegészítők, vasúti sínek, ellenőrzések és fordított tervezés céljára.
- Energetika, nehézipar és közművek: nagy léptékű komponensek, pl. vízturbinák és fúrófejek ellenőrzése deformációk és sérülések felderítésére; a rendszer nagy követési távolsága és térfogata kiemelten hasznos.
- Autóipar: sík felületek és részletek hatékony beolvasása, felületi deformációk elemzése és furatok pontos mérése lemezeken és alkatrészeken.
Alapanyagok
A rendelkezésre álló gyártói forrás nem sorol fel specifikus alapanyagokat (alapgyanták, támaszanyag vagy egyéb anyagok) a termék kapcsán.
Szoftver
FreeScan Trak szoftver és kompatibilitás a forrás szerint:
- Valós idejű adatminőség-megjelenítés: videó-fotogrammetria során elérhető jelölők minőségének megtekintése és a beolvasott adatok teljességének ellenőrzése.
- Intelligens felbontás: a háló felbontásának automatikus szabályozása az objektum görbülete alapján a részletgazdag jellemzőkért.
- AI-alapú jellemzőfelismerés: intelligens határelismerés kerek lyukak, téglalap alakú lyukak és rések gyors és pontos méréséhez.
- Ellenőrző modul: beépített, PTB által tanúsított ellenőrző modul teljes méretű ellenőrzéshez.
Kompatibilis szoftverek (forrás szerint): SHINING3D Inspect (3D-ellenőrzés), EXModel Pro (fordított tervezés), BlueStar Mapping (textúra-leképezés), Polyworks, Geomagic Control X, Geomagic Design X.
Műszaki adatok
| Műszaki jellemző | Érték |
|---|---|
| Pontosság | 0,023 mm |
| Felbontás | 0,01 ~ 10 mm |
| Térfogati pontosság (a mérési tartomány alapján) | FreeScan Trak ProW+: 0,046 mm (12 m³); 0,063 mm (36 m³); 0,088 mm (60 m³); 0,125 mm (100 m³); 0,156 mm (156 m³) — FreeScan Trak ProW: 0,046 mm (12 m³); 0,063 mm (36 m³); 0,088 mm (60 m³); 0,125 mm (100 m³) |
| Térfogatpontosság VPG-vel | 0,044 + 0,012 mm/m |
| Szkennelési sebesség | FreeScan Trak ProW+: 7 600 000 pont/s — FreeScan Trak ProW: 5 500 000 pont/s |
| Nagy sebességű szkennelés (lézervonalak) | FreeScan Trak ProW+: 93 lézervonal — FreeScan Trak ProW: 50 lézervonal |
| Részletes szkennelés (lézervonalak) | FreeScan Trak ProW+: 25 lézervonal — FreeScan Trak ProW: 7 lézervonal |
| Mély zsebek szkennelése (lézervonal) | 1 lézervonal |
| Csatlakozás | Vezeték nélküli és vezetékes üzemmód (száloptika) |
| Tanúsítványok | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Elfogadási teszt | VDI/VDE 2634 3. rész és ISO 10360 tanúsítvány (ISO/IEC 17025 akkreditált pontossági laboratóriumban tesztelve) |
Működési megjegyzések a forrás alapján
- Maximális követési távolság: 8,6 m; egyállomásos követési térfogat: 156 m³.

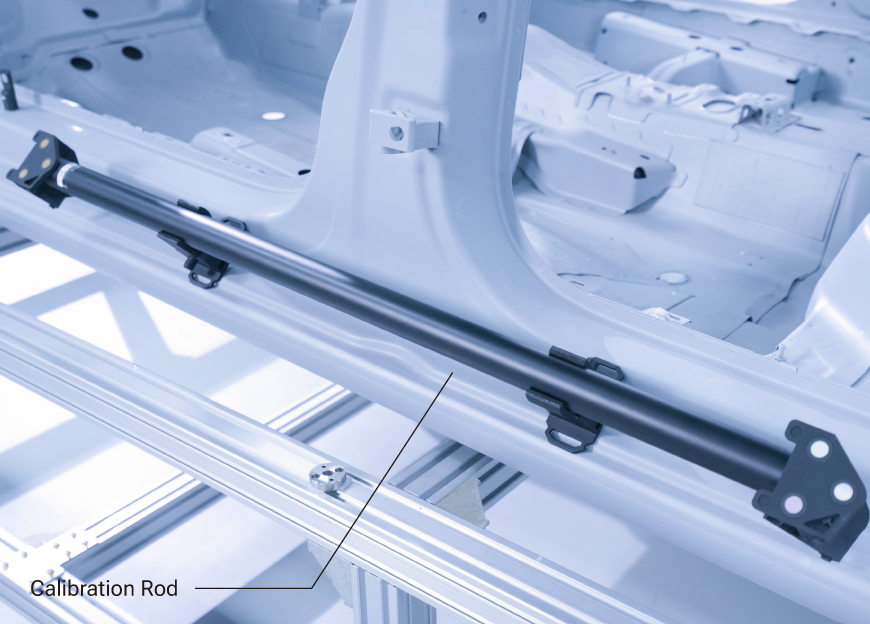

- A rendszer beépített VPG technológiát használ a kódolt jelölők elkerülésére, valamint a kalibrációs rúd segítségével valós idejű jelölőellenőrzést biztosít.
- A forrás megemlíti a powerbank támogatást és a beépített kijelzőt a mobil, vezeték nélküli működéshez.
Opcionális kiegészítők (forrás szerint)

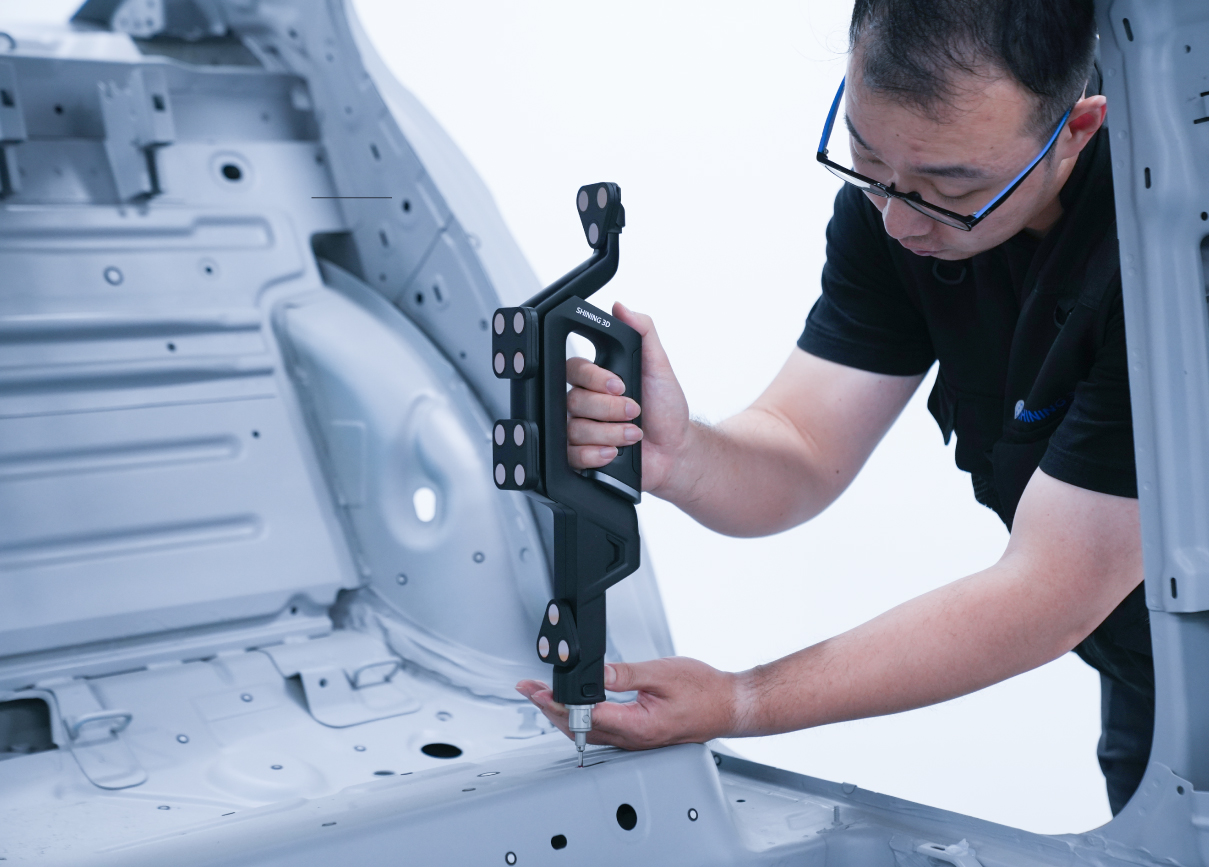

- FreeProbe sorozat: gyártóhelyi mérésekhez és ellenőrzésekhez, amely pontosságot biztosít rejtett területeken.

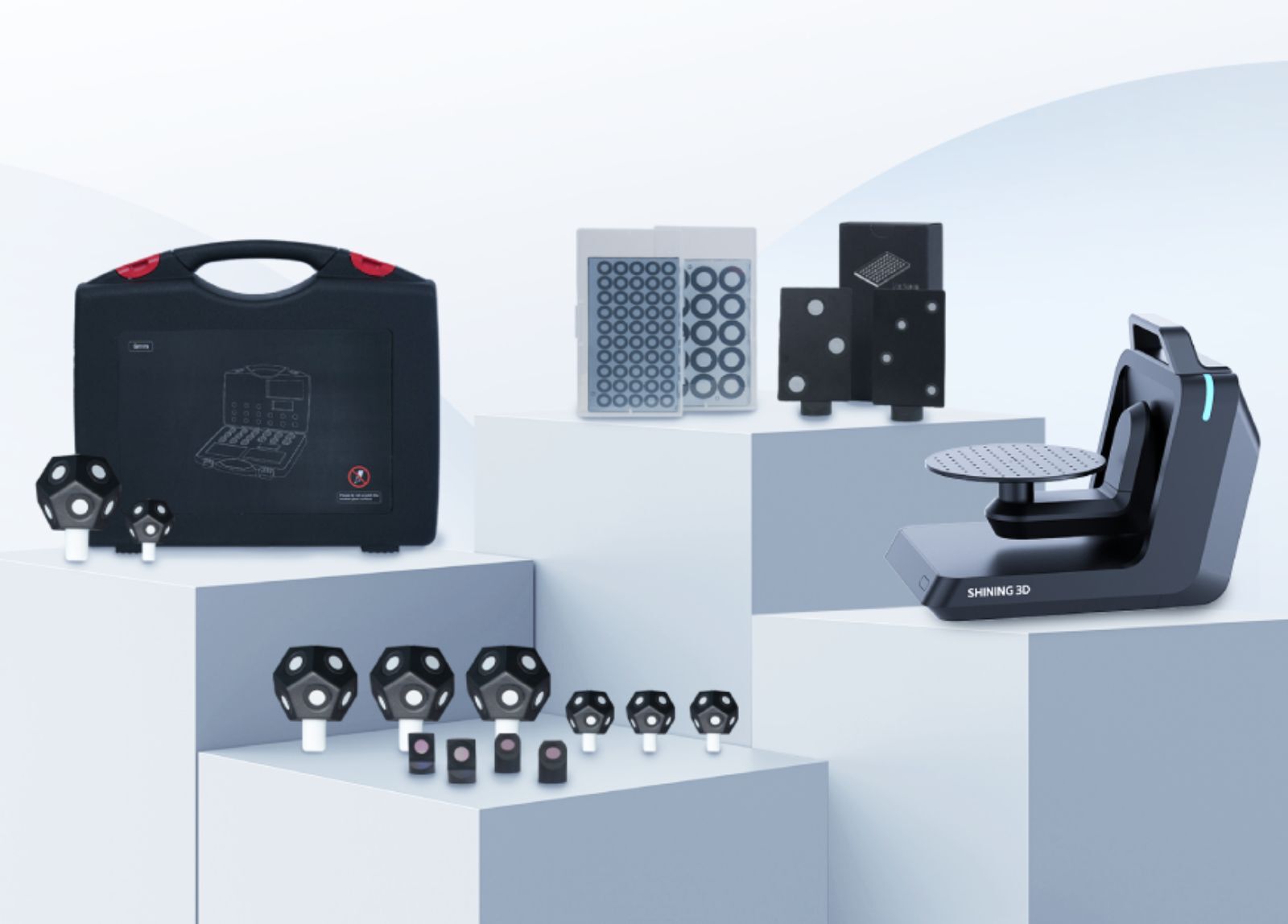

- Metrology Pro Kit: stabil és pontos követés különböző „leapfrog” jelölő opciókkal nagy és összetett tárgyak szkenneléséhez.
