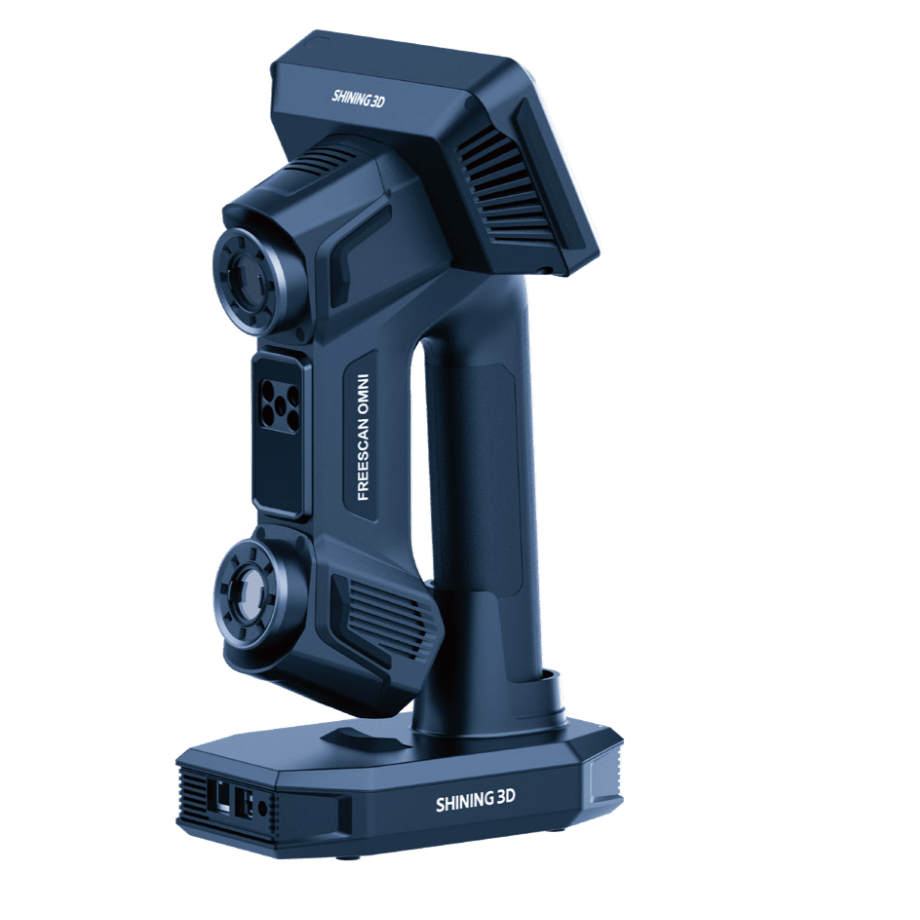

SHINING 3D FreeScan Omni Series
A világ első önálló, ellenőrzésre kész metrológiai 3D szkennerplatformja
A FreeScan Omni Series az iparág első vezeték nélküli, önálló (standalone) metrológiai 3D szkennelési platformja, amely tanúsított, 0,02 mm-es pontosságot biztosít.
A beépített számítási kapacitásnak, az integrált kijelzőnek és a kettős fényforrásnak köszönhetően a készülék nagy teljesítményű szkennelést és adatfeldolgozást tesz lehetővé közvetlenül az eszközön.
Skálázható platformként készült, amely moduláris bővíthetőséget kínál, így rugalmas fejlesztést tesz lehetővé, és a jövőbeni alkalmazási igényekhez is könnyen igazítható.
- Szkenneléstől az ellenőrzésig – közvetlenül az eszközön
- Tanúsított pontosság: 0,02 mm
- Több üzemmód, nagy teljesítmény
- Skálázható, modulárisan bővíthető platform
Beépített, PTB által hitelesített szoftver
A SHINING3D Inspect modullal integrált rendszer azonnali, kiváló minőségű, teljes felületű ellenőrzési eredményeket biztosít.
Automatizált és intuitív ellenőrzés
Az ellenőrzési folyamat egyetlen kattintással elindítható, a felhasználóbarát felület és a vizuális visszajelzések pedig egyszerűvé és hatékonnyá teszik a munkát.
Egyszerű riportkészítés és export
A részletes riportok közvetlenül az eszközön megtekinthetők, vagy könnyedén exportálhatók USB-re vagy számítógépre többféle formátumban.
Metrológiai szintű, eszközön végzett ellenőrzés
A szkenneléstől és hálózástól kezdve az ellenőrzésen át egészen a riportkészítésig minden lépés zökkenőmentesen, közvetlenül a szkenneren történik. Az előre beállított sablonok és az intuitív felület lehetővé teszik, hogy a felhasználók egyszerűen beszkenneljék az alkatrészt, és azonnali, konzisztens riportokat kapjanak – így a minőségellenőrzés hatékonyan skálázhatóvá válik.
Helyszíni minőségellenőrzésre tervezve
A rendszer 0,02 + 0,03 mm/m térfogati pontosságot biztosít, megbízható és reprodukálható mérési eredményekkel.
A SHINING 3D szabadalmaztatott videó-fotogrammetriai (VPG) technológiája tovább növeli a pontosságot, miközben leegyszerűsíti az előkészítést nagy méretű objektumok esetén.
Villámgyors számítási teljesítmény
A nagy teljesítményű processzornak és az edge-alapú számítási modulnak köszönhetően a FreeScan Omni Series gyors 3D szkennelést és adatfeldolgozást biztosít, jelentősen növelve a munkafolyamat hatékonyságát.
Műszaki adatok
| Modell | FreeScan Omni Series |
| Pontosság | 0,02 mm |
| Térfogati pontosság VPG-vel | 0,02 + 0,015 mm/m |
| Szkennelési sebesség | Akár 7 619 000 pont/mp |
| Hardver | Beépített számítógép (32 GB) / FPGA / 1 TB SSD |
| Felbontás | 0,01 – 10 mm |
| Mélységélesség | 830 mm (170 – 1000 mm) |
| Max. FOV | Lézer: 580 × 650 mm; IR: 1205 × 1104 mm |
| VPG | kódolt markerek nélkül |
| Ellenőrzési modul | integrált, eszközön végzett ellenőrzés |
| Nagy sebességű szkennelés | 93 lézervonal | VCSEL |
| Részletes szkennelés | 25 párhuzamos lézervonal |
| Mély üregek szkennelése | 1 lézervonal |
| Furat szkennelés | intelligens furathatár-felismerés |
| Smart Dock csatlakozás | Vezeték nélküli és vezetékes mód (optikai szálas) |
| Kimeneti formátumok | .stl, .asc, .3mf, .p3 |
| Tanúsítványok | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Hitelesítési teszt | VDI/VDE 2634 Part 3, ISO 10360 (ISO 17025 tanúsított laborban hitelesítve) |
